Do czego służą łożyska liniowe?

Czym są łożyska liniowe?

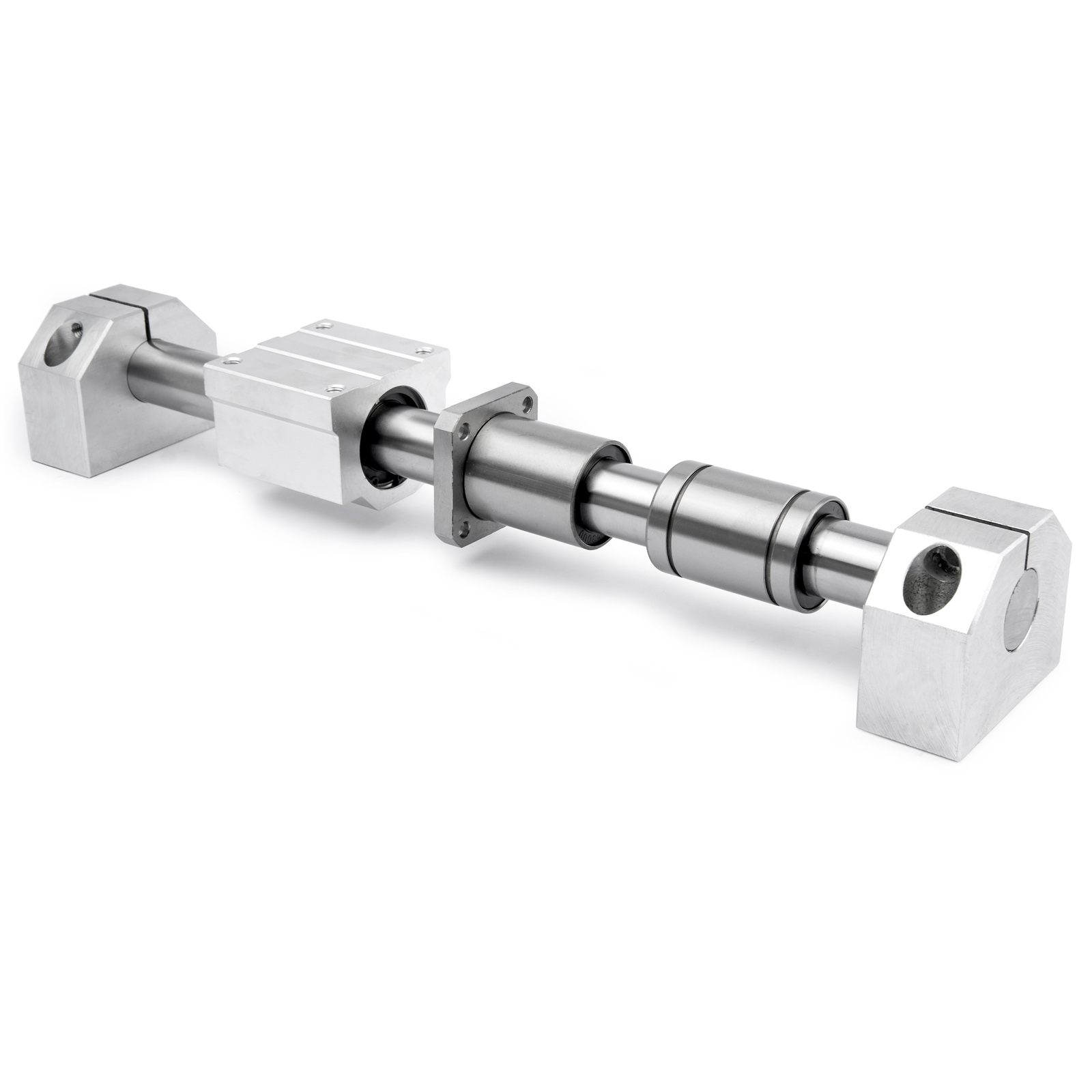

Łożyska liniowe to elementy mechaniczne, które umożliwiają płynny ruch liniowy komponentów maszyn. Dzięki zastosowaniu elementów tocznych, takich jak kulki lub wałeczki, minimalizują tarcie i zapewniają wysoką precyzję ruchu. Są one montowane na prowadnicach lub wałkach, umożliwiając przesuwanie się elementów wzdłuż jednej osi.

Rodzaje łożysk liniowych

W zależności od konstrukcji i zastosowania, łożyska liniowe dzielą się na kilka typów:

• Zamknięte (typ UU): Posiadają obudowę, która chroni elementy toczne przed zanieczyszczeniami. Idealne do pracy na wałkach niepodpartych.

• Otwarte (typ OP): Brak obudowy umożliwia łatwiejszy dostęp do elementów tocznych, co ułatwia konserwację. Stosowane na wałkach podpartych.

• Regulowane (typ AJ): Pozwalają na regulację luzu, co zwiększa precyzję i dostosowuje łożysko do konkretnych wymagań aplikacji.

• W obudowach (typ SMA, SME): Zintegrowane z obudową, co ułatwia montaż i zwiększa sztywność konstrukcji.

• Łożyska liniowe z kołnierzem (typ LMK, LMF): Wyposażone w kołnierz, który ułatwia montaż w elementach ruchomych maszyn, zwiększając stabilność i zdolność do przenoszenia obciążeń.

Dodatkowo, łożyska liniowe występują w dwóch standardach wymiarowych:

• Standard japoński (LM)

• Standard europejski (KH)

Wybór odpowiedniego standardu zależy od specyfikacji technicznej urządzenia i kompatybilności z innymi komponentami.

Zastosowanie łożysk liniowych

Dzięki swojej wszechstronności, łożyska liniowe znajdują zastosowanie w wielu dziedzinach:

• Maszyny CNC: Zapewniają precyzyjny ruch głowic tnących i frezujących.

• Drukarki 3D: Umożliwiają dokładne pozycjonowanie głowicy drukującej w osiach X, Y i Z.

• Systemy pakujące i sortujące: Ułatwiają szybkie i dokładne przemieszczanie produktów.

• Przenośniki i linie montażowe: Zapewniają płynny transport komponentów.

• Roboty przemysłowe: Umożliwiają precyzyjne ruchy manipulatorów.

• Sprzęt medyczny: Stosowane w urządzeniach diagnostycznych i chirurgicznych, gdzie wymagana jest wysoka precyzja.

Zalety łożysk liniowych

Wybór łożysk liniowych przynosi szereg korzyści:

• Wysoka precyzja: Minimalizują luzy i zapewniają dokładne pozycjonowanie.

• Niskie tarcie: Zmniejszają zużycie energii i wydłużają żywotność komponentów.

• Łatwość konserwacji: Szczególnie w przypadku łożysk otwartych, dostęp do elementów tocznych ułatwia czyszczenie i smarowanie.

• Wszechstronność: Dostępne w różnych konfiguracjach, co pozwala na dopasowanie do konkretnych aplikacji.

• Odporność na obciążenia: Szczególnie modele z kołnierzem i w obudowach są zdolne do przenoszenia dużych obciążeń.

Podsumowanie

Łożyska liniowe są nieodzownym elementem w wielu systemach mechanicznych, gdzie precyzja i płynność ruchu są kluczowe. Dzięki różnorodności dostępnych typów i konfiguracji, możliwe jest ich zastosowanie w szerokim zakresie aplikacji, od przemysłu po technologię konsumencką. Wybór odpowiedniego łożyska liniowego zależy od specyfiki zastosowania, wymagań dotyczących obciążenia, precyzji i warunków pracy. Łożyska liniowe kupią Państwo w sklepie EBMiA.pl
